工作原理

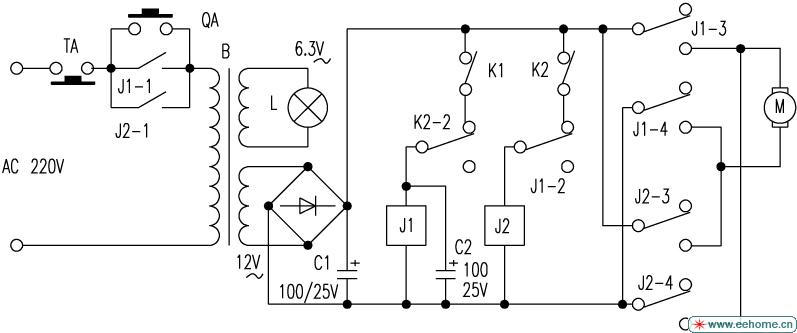

电源变压器B、桥式整流堆和电容C1组成12V直流电源。继电器J1、J2和行程开关K1、K2组成互锁电源极性切换电路。
当按下按钮QA时,220V交流电接通,指示灯L点亮,由于C2的存在,J1两端的电压不能突变,故J2优先吸合,J2-1闭合,电路自保,J2-2断开,电路互锁,J2-3、J2-4闭合,电机得电正转,窗帘开启。窗帘完全开启后,行程开关K2被拉线拉动而断开,J2失电释放,J2-1断开,整个电路断电停止工作。窗帘完全开启后,再次按下QA时,由于K2断开,J2不能吸合,J1吸合,J1-1闭合,电路自保,指示灯L点亮,J1-2断开,电路互锁,J1-3、J1-4闭合,电机得电反转,窗帘闭合。窗帘完全闭合后,行程开关K1被拉线拉动而断开,J1失电释放,J1-1断开,整个电路断电停止工作。
当需要窗帘停在任意位置时,只要在窗帘运动过程中,按下按钮TA即可。
需要说明的是,本电路控制的窗帘开闭,是以开启动作为优先的,即窗帘只要不是呈完全开启状,当按下QA时,窗帘总是朝开启方向运动。不过,日常使用时,窗帘一般是全开全闭循环动作的,所以仅用一只按钮QA就可以控制窗帘的开闭了。
元器件选用
电机要根据窗帘的质地和大小、重量来选取,变压器、整流全桥和继电器触点容量则根据所选电机工作电流大小选取,J1、J2选用有4组触点的12V直流继电器,最好选用带有插座的,这种继电器使用时连线非常方便,行程开关选用带有簧片的微动开关,其它元件按图中标注选取。
作如下改动:在K1支路中,K1与J2-2之间串接两只二极管。使用两只1N4001(也可以使用一只50Ω/2W的电阻)。这样在不影响J1吸合的情况下使电路更加可靠。
